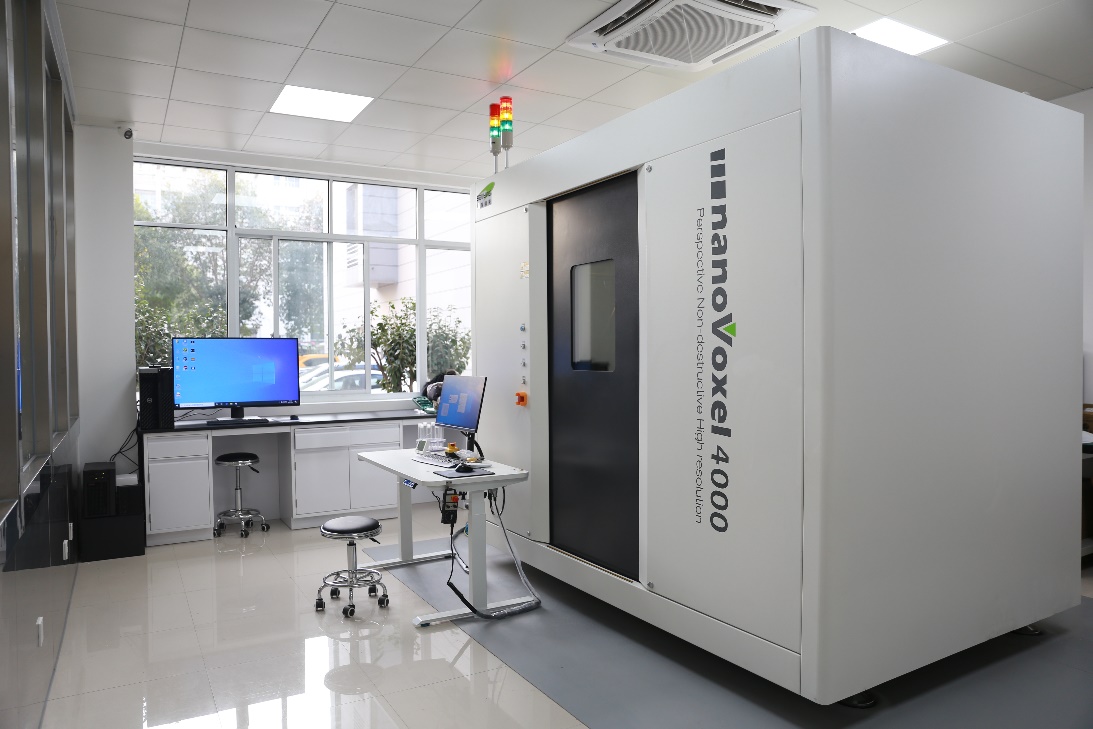

多用性高分辨率工業CT
發布機構:紹興市特種設備檢測院 發布時間: 打印本頁
儀器參數：
儀器配置：雙射線源（300KV折射式，190KV透射式）+雙探測器（數字平板探測器，高分辨率光耦合探測器）；
空間分辨率：5μm@300kV、0.5μm@ 190kV；
密度分辨率 ≤ 0.1 %（鹽水密度試樣，φ20mm范圍）；
射線穿透能力：≥35mm等效鋼板厚度；
尺寸測量精度：4 + L/100 μm（L單位為mm）；
一次掃描范圍：≥ φ400mm×H500mm；
應用范圍：
工業CT可用于無損檢測、結構分析、逆向工程/快速原型、3D打印檢測、精密內部/外部測量、失效檢測等領域，能在無損傷條件下以二維斷層圖像或三維立體圖像的形式，清晰、準確、直觀地展示被檢測物體的內部結構、組成、材質及缺損狀況。
典型應用：
（1）芯片檢測

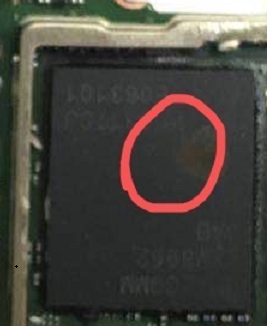

手機處理器

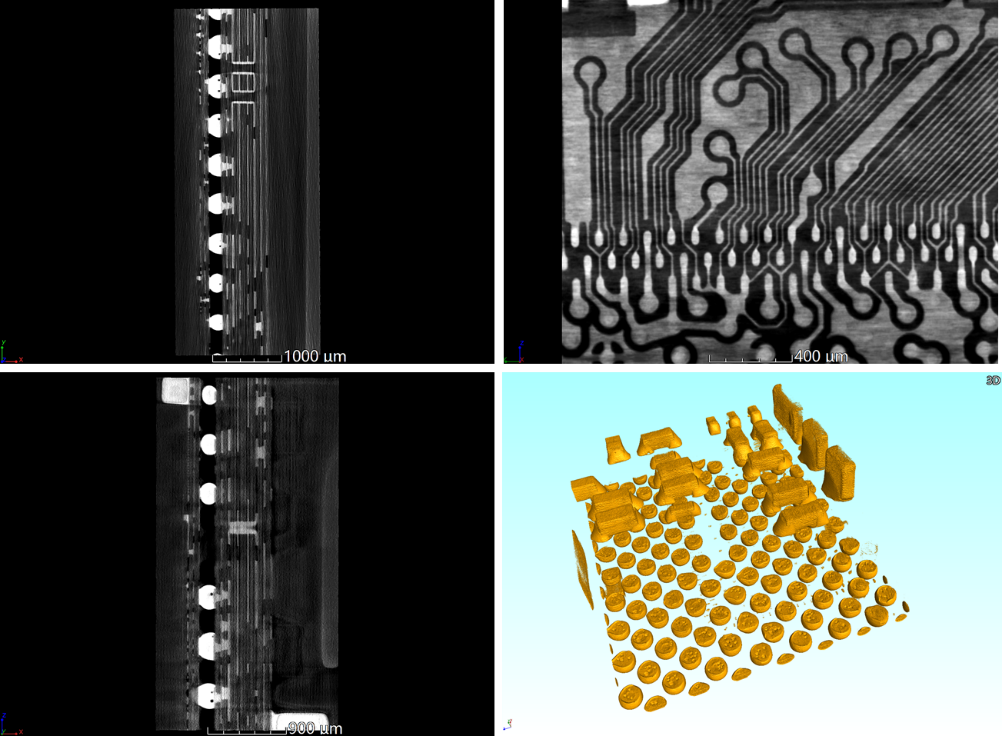

手機處理器內部CT圖像

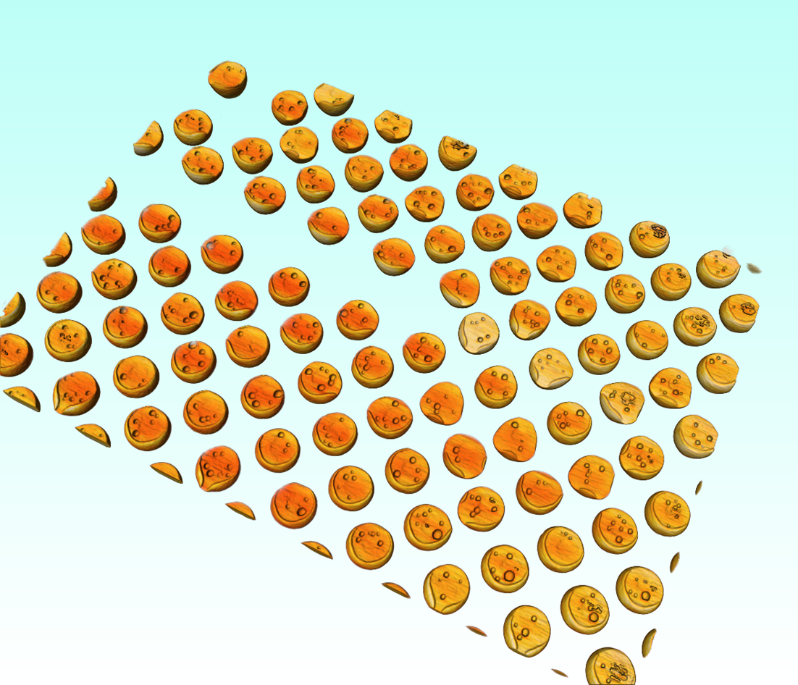

焊點3D渲染圖
（2）失效分析

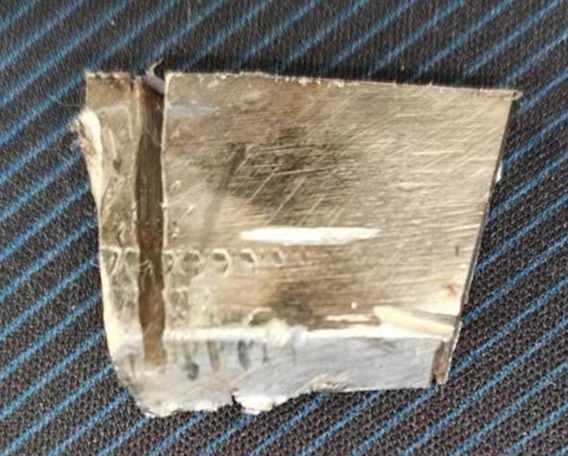

304不銹鋼樣品

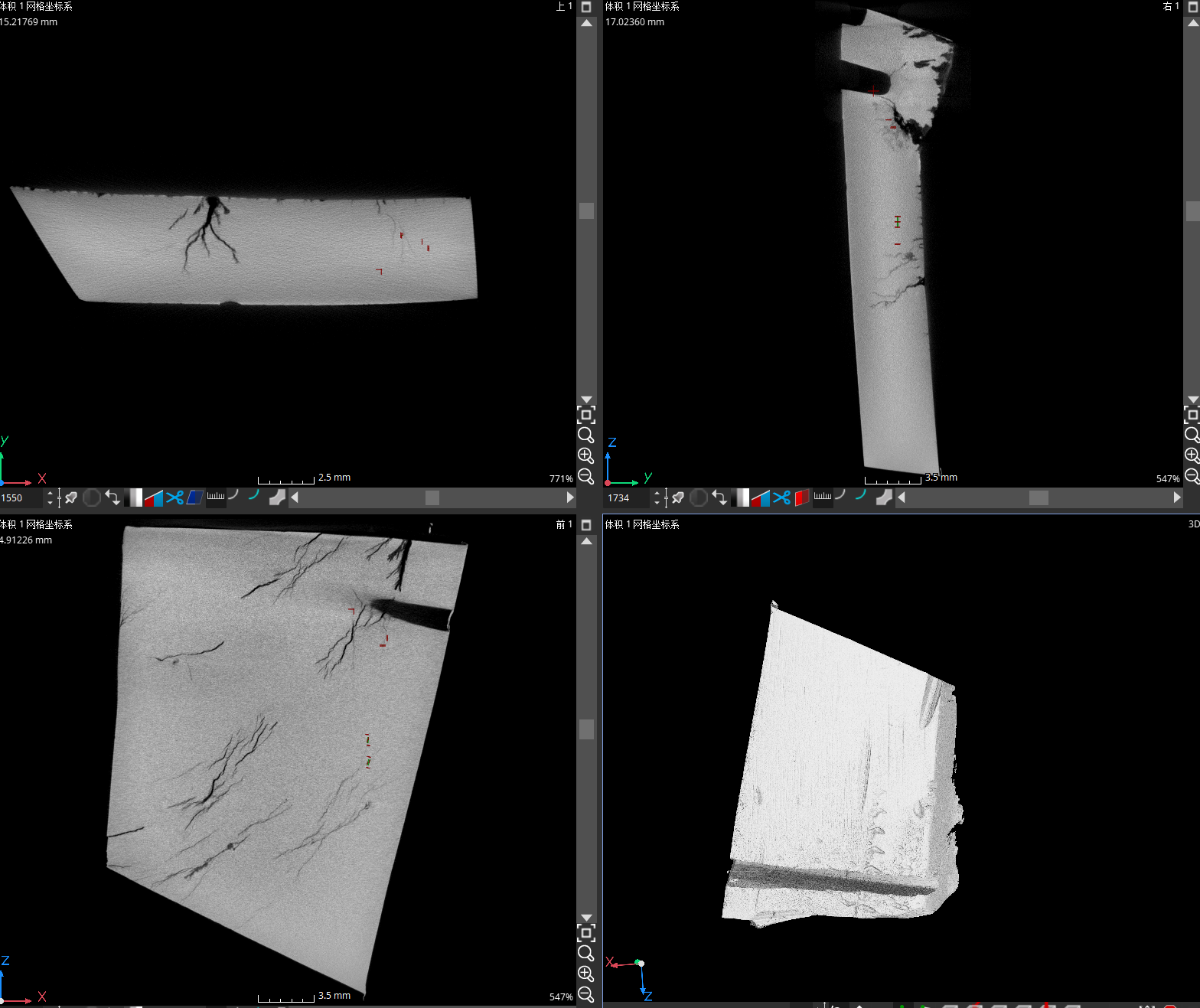

樣品內部裂紋
（3）零部件精密測量

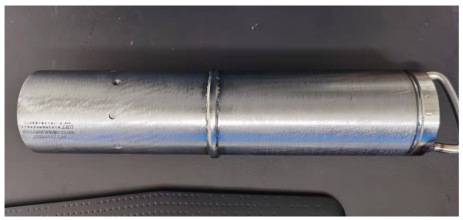

金屬筒體

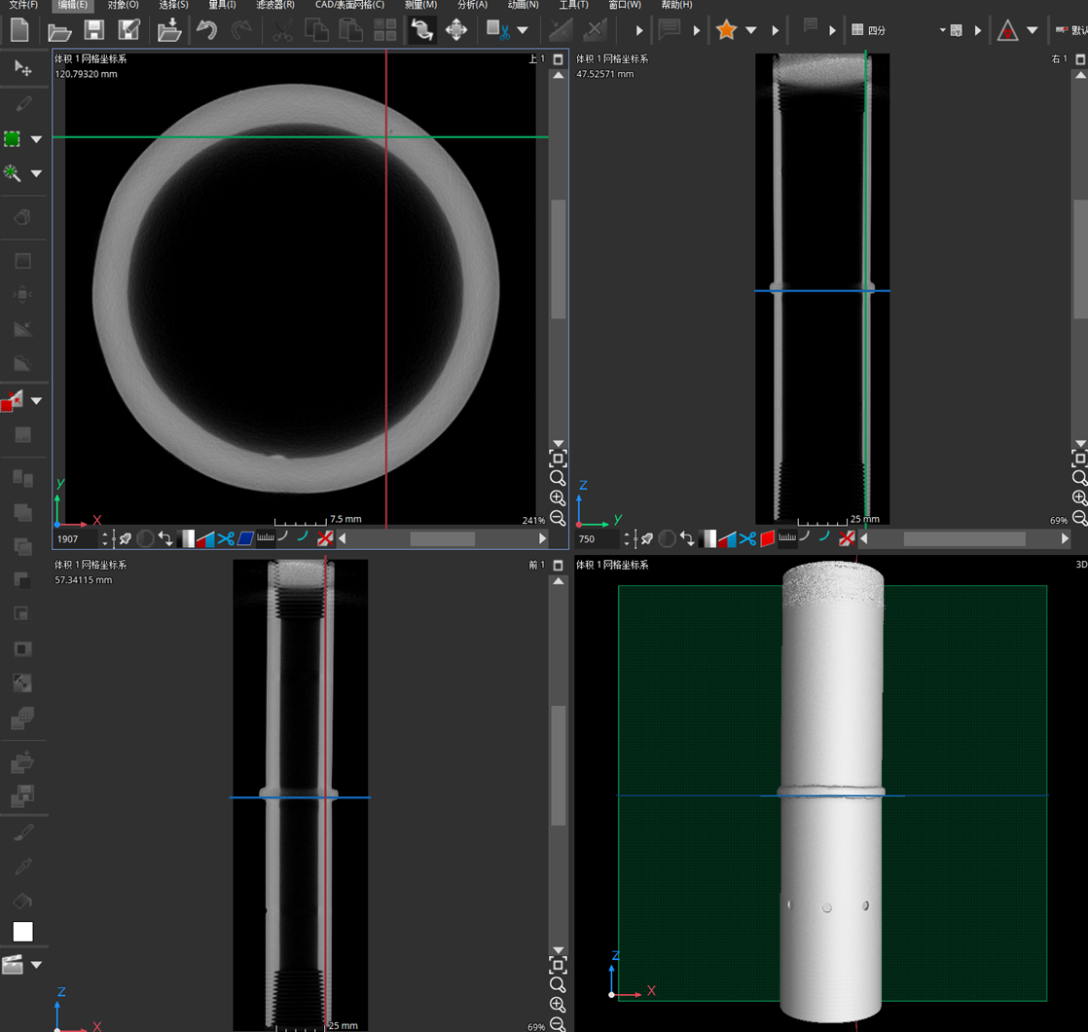

3D掃描圖像

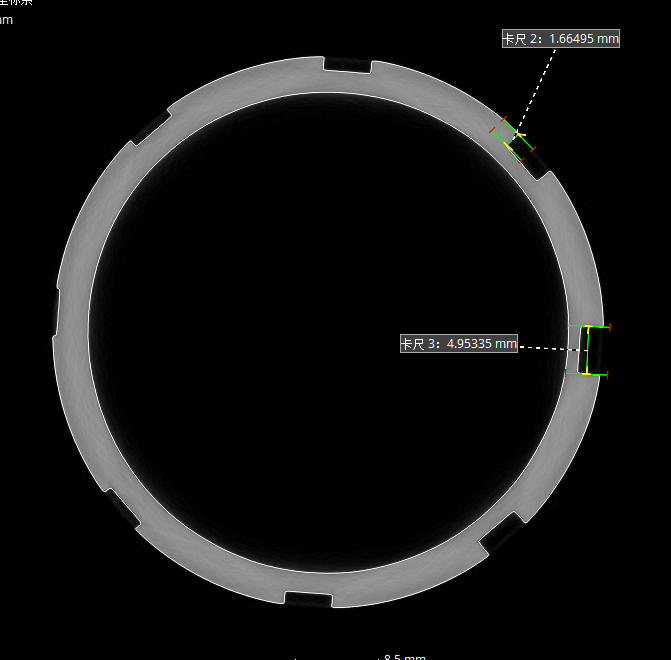

尺寸測量
